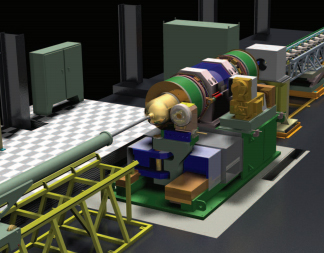

會自學的 CAD 此項目的設計人員 Carlson 曾使用過AutoCAD，但隨著公司設計復雜度的增加，他在幾年 前就升級使用 Solid Edge 建模。Carlson 本來選擇使用SolidWorks，但后來發現這套軟件很不好 用，便退了貨。他表示：「SolidWorks 會一直出現彈跳窗口，必須一一確認才能繼續，用起來 綁手綁腳的?！挂虼?，當他發現 Solid Edge 用起來更符合直覺，就選擇了 Solid Edge。Carlson 補 充道：「當時使用 Solid Edge 后，打字的必要性大概降低了 30%，因此工作效率更高。這套軟件 不會一直干擾你工作?！?/span>Carlson 也利用 Solid Edge 附贈的手冊與教材自學 Solid Edge。在三個星 期內，Carlson 已經能夠使用 Solid Edge 制作生產用圖面。這套軟件個設計成品，就讓公司 回收了軟件投資成本。 Carlson 使用 Solid Edge 時，感到這套軟件的優勢是能夠快速建立體現設計概念的 3D 圖像。 Carlson 表示：「使用 Solid Edge，只需要兩小時就能為客戶做出概念圖面及商業價值評估，但 是使用Autocad 卻要花費兩天?！挂?/span> FIBA 的 CNC 旋壓工具機為例，Carlson 甚至在獲得這份工 作之前，就獲益于 Solid Edge 的可視化能力。Carlson 表示：「我用 Solid Edge 建立概念模型，并 且建立了大約 20 個 3D 圖面，能展示工具機的不同角度，并且放大特別感興趣的區域。這讓 FIBA 了解我們對這項項目的規劃。我們的廠房規模并不大，只是一棟 12,000 平方英呎的建筑 物。但這些圖面讓對方對我們更有信心?！?/span> 當 Carlson 在設計 FIBA 的工具機時，也經常產生許多Solid Edge 組立件圖面，拿給同事看。 Carlson 解釋道：「這就是 Solid Edge 令人驚艷的地方。您可以在非常短的時間內建立與實際工 具機相仿的模型，然后展示給其他人看，征求他們的意見。由于這些圖面很容易理解，我也能 很快獲得值得參考的意見?！?/span> 「達成不可能的任務」 Carlson 將整個 OSC 24300 工具機建模為一個 Solid Edge 組立件，有將近 2,000 個主要零件。如 果連螺栓、螺帽、螺絲釘?shù)纫菜氵M去，就有將近 5,000 個零件。Carlson 花了大約兩個月設計 工具機的塑形與旋壓機具，其中比較難的部分是制材的處理。Carlson 表示：「我只要在 Solid Edge 中建構我的概念，就能立即了解是否可行。只要運用可視化技術與自動決定一般屬性功 能，馬上就能判斷某個部分是否能順利運轉。」OSC 24300 的設計時間總共六個月。 Carlson 每次完成工具機的一部分，助理就會將模型轉成制造用圖面。多虧 Solid Edge 快速、直覺 化的制圖環境，這項流程十分 快速。Carlson 說：「在一般情 況下，我們從概念形成到制作 圖面，所花費的時間只有從前 使用 2D 時的六分之一?！?/span>
